Фитинги из нержавеющей стали для форсунок

Фитинги из нержавеющей стали для форсунок

Надвижные фитинги из нержавеющей стали (держатели для форсунок) можно использовать в системах туманообразования с давлением до 100 бар, построенных на стальных трубах диаметром 10 или 12 мм.

монтаж фитингов высокого давления для туманообразования

Такие фитинги легко монтировать — просверлите отверстие диаметром 3–5 мм в нужном месте трубы, аккуратно уберите все следы сверления, надвиньте фитинг на отверстие, отрегулируйте угол форсунки и затяните потайной стопорный винт шестигранником. Для облегчения продвижения фитинга по трубе можно использовать смазку.

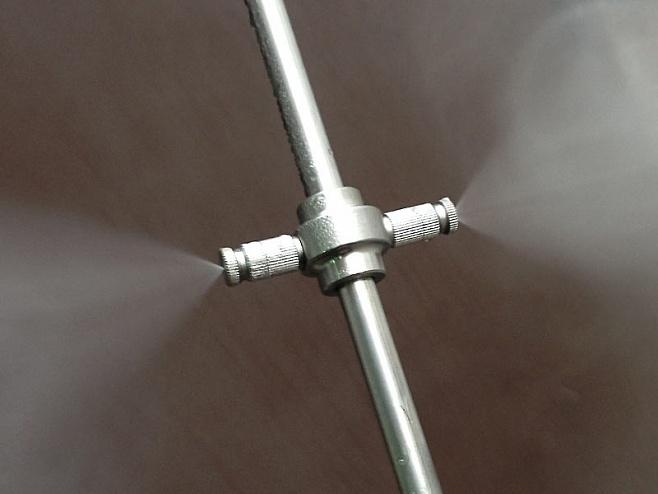

фитинги из нержавеющей стали для туманообразования

Угол распыления всегда можно отрегулировать предварительно ослабив стопорный винт. Фитинги для 2 форсунок могут иметь угол между осями форсунок 120 и 180 градусов.



Особенности

  • Рабочее давление 100 бар
  • Максимальное давление 130 бар
  • Встроенные уплотнители
  • Для труб 10 и 12 мм с толщиной стенки 1 мм
  • Отверстия в трубах от 3 до 5 мм

Фитинги из нержавеющей стали для форсунок, модификации и характеристики

Артикул Диаметр трубы
мм
Количество форсунок
шт.
Угол между форсунками
°
Уплотнитель Рабочее давление
бар
Максимальное давление
бар
TC614101 10 1 есть 100 130
TC614102 10 2 180 есть 100 130
TC614103 10 2 120 есть 100 130
TC614201 12 1 есть 100 130
TC614202 12 2 180 есть 100 130
