Форсунки низкого давления 2–30 бар

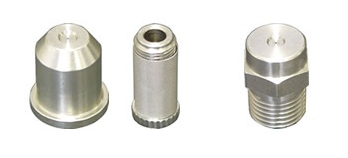

Форсунки низкого давления типа MX/CX расчитаны для работы с давлением жидкости от 2 до 30 бар. Они создают мелкие капли воды в форме полуполного конуса. У форсунок типа MX наружная резьба 1/4, у типа CX внутренняя 1/4. Тип CX может оснащаться стальным сетчатым фильтром 50 или 100 меш (описание внесистемной единицы измерения меш).
| Тип | Рабочее отверстие | Расход воды, л/мин, при давлении | Угол распыления при 5 бар | |||||
| мм | 2 бара | 5 бар | 10 бар | 15 бар | 20 бар | 30 бар | ° | |
| 0.7 | 0,35 | — | — | 5,2 | 6,3 | 7,3 | 8,9 | 35 |
| 1 | 0,40 | — | — | 6,4 | 7,8 | 9,1 | 11,2 | 60 |
| 1.5 | 0,50 | — | — | 10,5 | 13,1 | 15,1 | 18,5 | 70 |
| 2 | 0,60 | — | 10,2 | 14,3 | 17,7 | 20,1 | 25,2 | 75 |
| 3 | 0,90 | — | 15,2 | 21,2 | 26,4 | 30,5 | 37,6 | 70 |
| 4 | 1,10 | — | 20,1 | 29,1 | 35,2 | 40,4 | 50,5 | 80 |
| 6 | 1,10 | 19,2 | 30,1 | 43 | 53 | 61 | 74 | 75 |
| 8 | 1,50 | 26 | 40 | 57 | 70 | 81 | 99 | 90 |
| 10 | 1,60 | 32 | 50 | 71 | 88 | 102 | 125 | 80 |
| 12 | 1,90 | 38 | 61 | 86 | 105 | 120 | 150 | 80 |
| 14 | 1,90 | 45 | 71 | 100 | 124 | 144 | 175 | 85 |
| 18 | 1,90 | 57 | 91 | 129 | 158 | 182 | 220 | 85 |
| 22 | 1,90 | 70 | 110 | 157 | 193 | 220 | 270 | 70 |
| 26 | 2,20 | 83 | 131 | 186 | 225 | 260 | 320 | 85 |
