Концевые фитинги для медных труб
Резьбовые латунные никелированные фитинги для медных трубопроводов с наружным диаметром ⅜ дюйма. Позволяют закончить линию заглушкой или 1, 2, 3 или 4 форсунками с резьбой 10/24" UNC/2B. Подходят стандартные заглушки с резьбой 10/24" UNC/2B. Момент затяжки 10-12 Н·м. После разбора узла требуется замена уплотнительных колец.

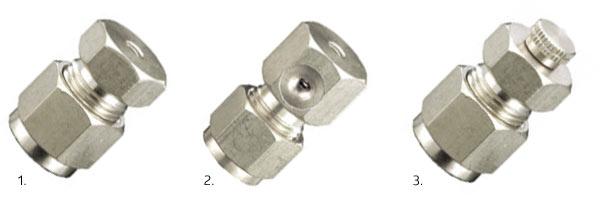

Концевые фитинги для медных труб, модификации и характеристики
| Поз. |
Артикул |
Описание |
Диаметр трубы
|
Количество и тип отверстий
|
Угол между форсунками |
Материал |
Давление, бар
|
| 1 |
EC613141 |
Фитинг концевой с 1 отверстием по оси |
3/8 |
1 х 10/24" UNC |
— |
никелированная латунь |
100 |
130 |
| 2 |
EC613142 |
Фитинг концевой с 1 отверстием по оси + 1 боковое |
3/8 |
2 х 10/24" UNC |
— |
никелированная латунь |
100 |
130 |
| 2 |
EC613143 |
Фитинг концевой с 1 отверстием вдоль + 2 боковых |
3/8 |
3 х 10/24" UNC |
180° |
никелированная латунь |
100 |
130 |
| 2 |
EC613144 |
Фитинг концевой с 1 отверстием по оси + 3 боковых |
3/8 |
4 х 10/24" UNC |
90°–90°–180° |
никелированная латунь |
100 |
130 |
| 3 |
EC613147 |
Фитинг концевой с 1 отверстием по оси и заглушкой |
3/8 |
1 х 10/24" UNC |
— |
никелированная латунь |
100 |
130 |
