Водо-воздушные форсунки низкого давления
Форсунки низкого давления «вода-воздух» для увлажнения при низких температурах
Водо-воздушные форсунки низкого давления, модификации и характеристики
| Артикул |
Описание |
Расход воды
|
Расход воздуха
|
Материал |
Присоединения |
Температурный режим |

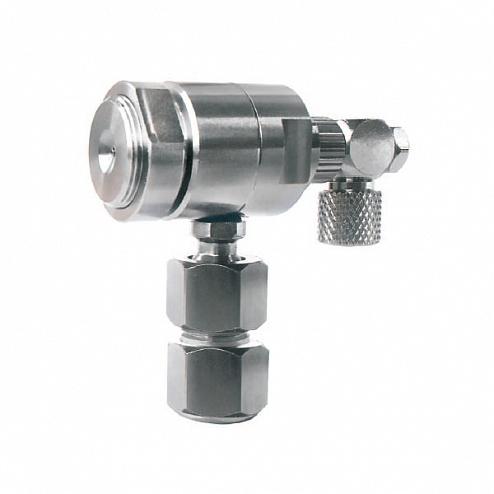

| EC830001 |
Водо-воздушная форсунка для тумана, угол зависит от давления сред |
0,0015–0,0400 |
0,09–2,40 |
0,0015–0,0400 |
0,09–2,40 |
Нержавеющая сталь |
Вода 4х2,5 мм, воздух 6х8 мм |
Не ниже –4 °C |
| EC830508 |
Водо-воздушная ультразвуковая форсунка для тумана, угол 80°, размер частиц тумана 3–6 мкм |
0,1184 |
7,1 |
115 |
6,9 |
Нержавеющая сталь |
Вода Г1/8", воздух Г1/4" |
Не ниже –25 °C |
| EC830980 |
Водо-воздушная ультразвуковая форсунка для тумана, угол 30°, размер частиц тумана 4–10 мкм |
0,7500 |
45 |
260 |
15,6 |
Нержавеющая сталь |
Вода Г1/8", воздух Г1/4" |
Не ниже –25 °C |
| EC830882 |
Водо-воздушная ультразвуковая форсунка для тумана, угол 60°, размер частиц тумана 7–10 мкм |
0,3334 |
20 |
240 |
14,4 |
Нержавеющая сталь |
Вода Г1/8", воздух Г1/4" |
Не ниже –25 °C |
Таблица расхода воды форсунки EC830001 при разных значениях давления воды и воздуха, л/мин
| Давление воды, бар |
Давление воздуха, бар |
| 1 |
2 |
3 |
4 |
5 |
| 2 |
0,0040 |
0,0030 |
0,0023 |
0,0020 |
0,0015 |
| 3 |
0,0290 |
0,0230 |
0,0180 |
0,0130 |
0,0100 |
| 4 |
0,0300 |
0,0250 |
0,0200 |
0,0150 |
0,0110 |
| 6 |
0,0400 |
0,0330 |
0,0250 |
0,0200 |
0,0150 |
Таблица расхода воды и воздуха УДС-форсунок EC830508, 980, 882
| Код |
Расход воды |
Расход воздуха |
| л/мин |
л/ч |
при давлении, бар |
л/мин |
куб. м/ч |
при давлении, бар |
| EC830508 |
0,1184 |
7,1 |
1,2 |
115 |
6,9 |
5,2 |
| EC830980 |
0,7500 |
45,0 |
0,6 |
260 |
15,6 |
3,5 |
| EC830882 |
0,3334 |
20,0 |
1,2 |
240 |
14,4 |
5,2 |
